Modular SF6 Gas Analysis -
Without Calibration Downtime

Quickly test moisture, SF6 purity, and SO2. Replace sensor modules when calibration is expired instead of shipping your analyzer back.

Schedule 30-Min Virtual Demo

50 Ibs | Modular Future-Proof

Traditional SF₆ Analyzers Create Downtime.

Factory Calibration Returns

Frequent factory calibration for sensor re-certification causes long downtimes.

Confusing Interface

Nested menus and unclear workflows slow technicians and increase user error.

Limited Expansion Capability

Cannot easily add new sensors to meet evolving gas analysis requirements.

Was Designed Differently.

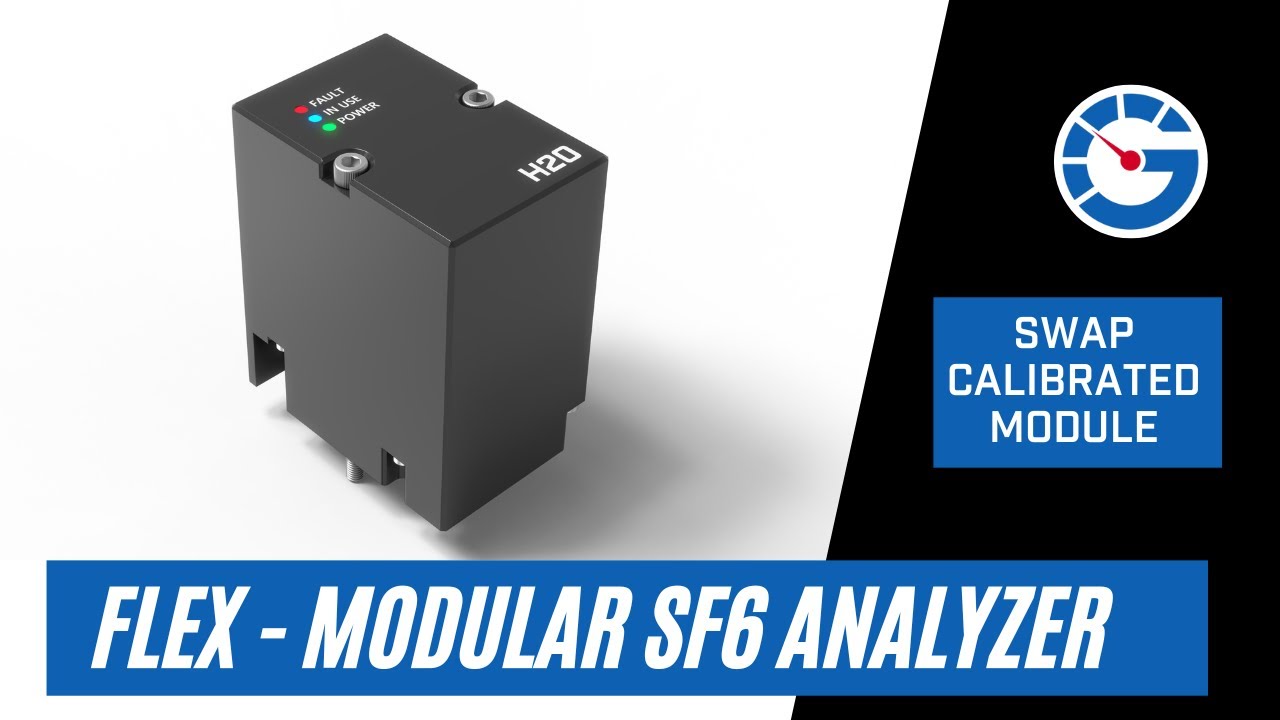

Modular Sensor System

Swap calibrated modules in minutes.

Simple Interface & Operation

Clear readings and guided operation eliminate guesswork in the field.

Future-Proof Architecture

Expandable for evolving gas requirements.

How FLEX Compares

Feature

GasQuip FLEX

DILO

3-038R-R303V1

WIKA

GA11

Sensor Modules for Fast Calibration

Yes

Future Proofed for New Gases

Yes

Inlet Pressure Range

5-500 PSI

5-145 पीएसआई

नली निकासी

Yes

Total Weight

50 lbs

53 lbs

55 lbs

Engineered for superior versatility and uptime.

How It Works

Attach hose to gas compartment

Choose gas type, & pass/fail thesholds

Push the start button to begin test

View & Export results via USB

Gas returned to asset up to 150 PSI

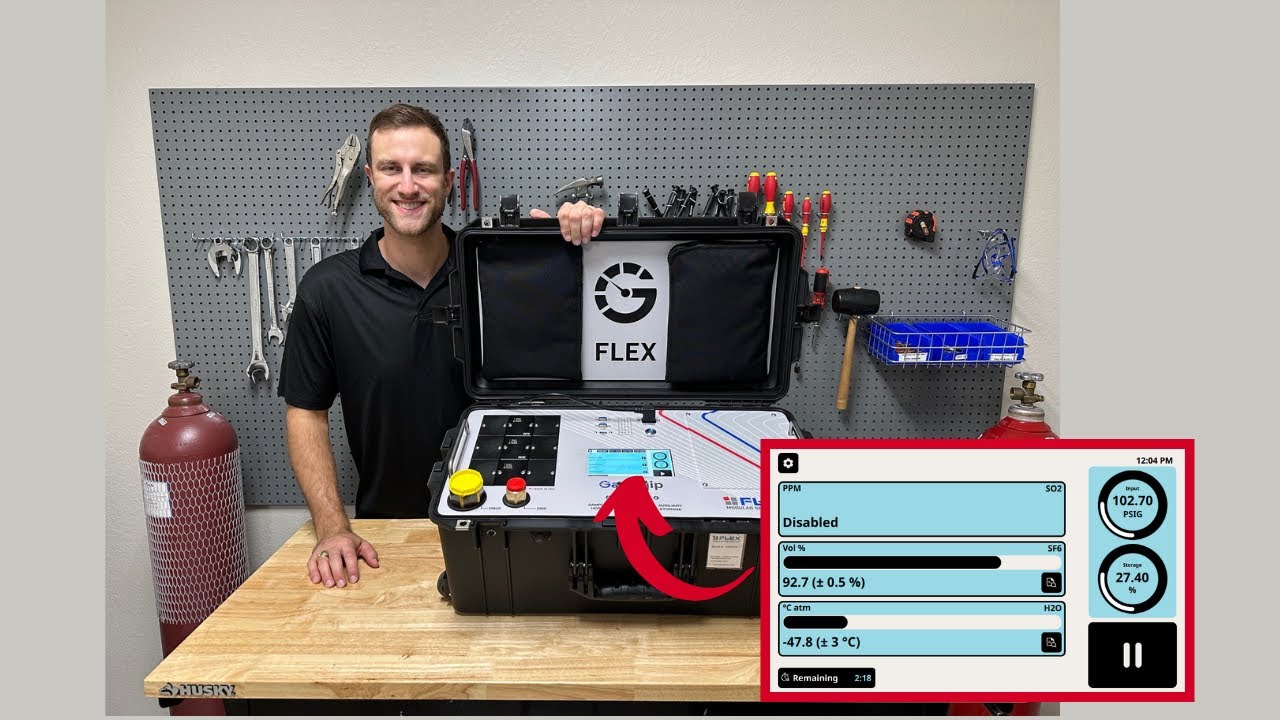

Free SF6 Gas Analysis Training with FLEX

Learn the exact workflow your technicians will use in the field – from setup to reporting.

विशेष विवरण

GENERAL
DIMENSIONS	27.4 × 15.1 × 11.8″
वज़न	50 पाउंड
इनलेट दबाब	5-350 PSI
पैनल का आकार स्पर्श करें	7″ Sunlight Readable
नमूना चुनने का समय	~ 7 मिनट
बिजली की आपूर्ति	120/240 वी
डेटा निर्यात	यूएसबी पोर्ट
गारंटी	मानक 12 महीने

STANDARD EQUIPMENET
6m Sampling Hose (Stainless Steel Braided PTFE w/ Rectus Type 21 Quick Disconnects)
DN8 & D20 Adapters
बिजली का केबल
डेटा निर्यात के लिए यूएसबी स्टिक
परिचालन मैनुअल

UNIQUE FUNCTIONS
स्वचालित पम्पबैक	नली निकासी
बाहरी गैस भंडारण बंदरगाह	पास/असफल सीमाएँ निर्धारित करें
त्वरित स्वैप सेंसर मॉड्यूल	अंशांकन अंतराल ट्रैकिंग
Test Dry Air for Moisture

SENSORS MODULES
	H2O	SF6	SO2	CF4*	N2*	O2 (Dry Air)
सेंसर प्रकार	गर्म कैपेसिटिव पॉलिमर	अवरक्त	विद्युत	N/A	N/A	Lead-Free Electrochemical
शुद्धता	± 2 डिग्री सेल्सियस	± 0.5 %	± 2 %	± 1 %	± 0.5 %	± 0.5%
अंशांकन अंतराल	1 वर्ष	2 साल	1 वर्ष	2 साल	2 साल	2 साल
इकाइयों	DP atm (°C/°F/K) DP Vessel (°C/°F/K) PPMw पीपीएमवी	% SF6	पीपीएमवी	% CF4	% N2	% O2
श्रेणी	-50°C एटीएम से +0°C एटीएम	0-100%	0-500 पीपीएमवी	0.56-85%	0-100%	0-25%
Gas Type / Mixtures it Can Test	SF6 SF6/CF4 SF6/N2 O2/N2	SF6 SF6/CF4 SF6/N2	SF6 SF6/CF4 SF6/N2	SF6/CF4	SF6/N2 O2/N2	O2/N2
* – CF4 value determined using algorithm from SF6 sensor * – N2 value determined using balance from SF6 sensor or O2 sesnor

अतिरिक्त जानकारी

सामान

फ्लेक्स-एसएफ6-सेंसर-मॉड्यूल-नो-बीजी-टॉप-व्यू.पीएनजी — **सेंसर मॉड्यूल**

गारंटी

12 महीने की मानक वारंटी

गैसक्विप अपने द्वारा निर्मित या वितरित उत्पादों को प्रारंभिक शिपमेंट की तारीख से 12 महीने की अवधि के लिए निर्दिष्ट डिजाइन सीमाओं के भीतर संचालित होने पर सामान्य उपयोग और सेवा के तहत सामग्री और कारीगरी में दोषों से मुक्त होने की गारंटी देता है। इस वारंटी के तहत, गैसक्विप, अपने विवेक से, किसी भी घटक की मरम्मत करेगा या उसे बदल देगा, जो गैसक्विप या उसके विधिवत अधिकृत प्रतिनिधियों द्वारा जांच करने पर वारंटी अवधि के दौरान दोषपूर्ण साबित होता है, बशर्ते सिस्टम को निरीक्षण और मरम्मत शिपिंग प्रीपेड के लिए कारखाने में वापस कर दिया जाए। गैसक्विप या इसके विधिवत अधिकृत प्रतिनिधियों के अलावा अन्य कर्मियों द्वारा किसी भी प्रकार का अनुचित या अनधिकृत रखरखाव, भंडारण, मरम्मत या परिवर्तन सभी वारंटी रद्द कर सकता है। दुरुपयोग, उपेक्षा, दुर्घटना, क्षरण और अनुचित स्थापना के लिए वारंटी भी रद्द की जा सकती है। यह वारंटी विशिष्ट है और व्यापारिक योग्यता, किसी विशेष उद्देश्य के लिए उपयुक्तता, या किसी अन्य वारंटी, व्यक्त या निहित, और गैसक्विप की ओर से अन्य सभी देनदारियों और दायित्वों के बदले में है। गैसक्विप अपने उत्पादों के उपयोग से उत्पन्न होने वाले प्रत्यक्ष, अप्रत्यक्ष या परिणामी किसी भी अन्य दावे या क्षति के लिए उत्तरदायी नहीं होगा।

अंशांकन प्रयोगशाला

सभी फ्लेक्स सेंसर मॉड्यूल को कैलिब्रेट किया जाता है आरएच सिस्टम गिल्बर्ट, एरिज़ोना में।

एनवीएलएपी मान्यता प्राप्त प्रयोगशाला के रूप में, आरएच सिस्टम्स का यह सुनिश्चित करने के लिए पुनर्मूल्यांकन किया जाता है कि हमारी गुणवत्ता और प्रथाएं ऐसे मानकों को बनाए रखती हैं (एनवीएलएपी प्रयोगशाला कोड 600161-0)। राष्ट्रीय मानक और प्रौद्योगिकी संस्थान (एनआईएसटी) राष्ट्रीय स्वैच्छिक प्रयोगशाला प्रत्यायन कार्यक्रम (एनवीएलएपी) का संचालन करता है। एनवीएलएपी सार्वजनिक और निजी प्रयोगशालाओं को उनकी तकनीकी योग्यता और विशिष्ट अंशांकन या परीक्षण करने की क्षमता के मूल्यांकन के आधार पर मान्यता देता है। एनवीएलएपी निष्पक्ष तृतीय-पक्ष मूल्यांकन और प्रदर्शन की पहचान प्रदान करता है। एनवीएलएपी मान्यता यह दर्शाती है कि एक प्रयोगशाला ने प्रदर्शित किया है कि यह एनवीएलएपी प्रबंधन और गुणवत्ता प्रणालियों से संबंधित तकनीकी आवश्यकताओं के अनुसार काम करती है; कार्मिक; आवास और पर्यावरण; परीक्षण और अंशांकन विधियाँ; उपकरण; माप ट्रैक्टेबिलिटी; नमूनाकरण; परीक्षण और अंशांकन वस्तुओं का प्रबंधन; और परीक्षण और अंशांकन रिपोर्ट (https://www.nist.gov/nvlap/about-nvlap).

निर्यात सूचना

यह उपकरण अंतर्राष्ट्रीय निर्यात के लिए उपलब्ध है। कृपया संपर्क करें sales@gasquip.com यदि आपके कोई विशिष्ट प्रश्न हैं।

सामान्य प्रश्न

SF6 विश्लेषक क्या है?
- SF6 विश्लेषक एक उपकरण है जिसे गैस-इन्सुलेटेड उपकरणों में सल्फर हेक्साफ्लोराइड (SF6) की शुद्धता और संरचना का विश्लेषण करने के लिए डिज़ाइन किया गया है। यह उपकरण न केवल SF6 की सांद्रता को मापता है बल्कि नमी और अन्य गैस उप-उत्पादों जैसे विभिन्न प्रदूषकों की मात्रा भी निर्धारित करता है। ये विश्लेषण उच्च-वोल्टेज विद्युत उपकरणों के स्वास्थ्य और दक्षता को बनाए रखने के लिए महत्वपूर्ण हैं।
SF6 विश्लेषक कैसे काम करता है?
- एक पोर्टेबल SF6 विश्लेषक SF6 एकाग्रता और शुद्धता का विश्लेषण करने के लिए इलेक्ट्रोकेमिकल सेंसर या अवरक्त अवशोषण का उपयोग करके उपकरण से गैस का नमूना खींचता है। फ़ील्ड उपयोग के लिए डिज़ाइन किया गया, यह उपयोगकर्ता के अनुकूल इंटरफ़ेस के साथ वास्तविक समय, साइट पर परीक्षण की अनुमति देता है, जो त्वरित निदान और निरीक्षण के लिए आदर्श है।
फ्लेक्स की प्रमुख विशेषताएं क्या हैं?
- फ्लेक्स एकमात्र SF6 गैस विश्लेषक है जो पूरी तरह से अमेरिका में निर्मित और सेवित है। इतना ही नहीं, यह एकमात्र विश्लेषक है जिसे अंशांकन के लिए वापस भेजने की आवश्यकता नहीं है। चूंकि सेंसर ऐसी चीजें हैं जिन्हें कैलिब्रेट करने की आवश्यकता होती है, इसलिए हमने फ्लेक्स को त्वरित स्वैपिंग सेंसर मॉड्यूल के लिए डिज़ाइन किया है जो ग्राहक को एक मिनट के अंदर कैलिब्रेशन प्रक्रिया को पूरा करने की अनुमति देता है।
SF6 विश्लेषक आमतौर पर किन अनुप्रयोगों में उपयोग किया जाता है?
- SF6 एनालाइज़र का उपयोग मुख्य रूप से विद्युत उद्योग में किया जाता है, विशेष रूप से गैस-इंसुलेटेड स्विचगियर, सर्किट ब्रेकर और ट्रांसफार्मर के रखरखाव और परीक्षण में। वे उच्च-वोल्टेज उपकरणों के उचित कामकाज को सुनिश्चित करने, संभावित समस्याओं का निदान करने और दूषित या अशुद्ध एसएफ 6 गैस के कारण उपकरण की विफलता को रोकने के लिए आवश्यक उपकरण हैं।
आप SF6 विश्लेषक को कैसे कैलिब्रेट करते हैं?
- फ्लेक्स के साथ, नए कैलिब्रेटेड सेंसर मॉड्यूल में स्वैप करना उतना ही आसान है। डिवाइस स्वचालित रूप से नए कैलिब्रेटेड मॉड्यूल को पहचानता है और सिस्टम को नई कैलिब्रेशन देय तिथियों के साथ अपडेट करता है।
SF6 विश्लेषक के लिए किस रखरखाव की आवश्यकता है?
- SF6 विश्लेषक के नियमित रखरखाव में आम तौर पर सफाई, घटकों का निरीक्षण, फर्मवेयर अपडेट और अंशांकन जांच शामिल होती है। हम पिछले किसी भी दूषित परीक्षण से प्लंबिंग और सेंसर को साफ करने के लिए सिस्टम को शुद्ध नाइट्रोजन से फ्लश करने की भी सलाह देते हैं।
क्या SF6 विश्लेषक अन्य गैसों का पता लगा सकता है?
- हाँ, SF6 शुद्धता को मापने के अलावा, हमारे विश्लेषक गैस में कई प्रदूषकों और उप-उत्पादों, जैसे आर्द्रता, CF4 और SO2 का पता लगाने और उनकी मात्रा निर्धारित करने में सक्षम हैं। यह बहु-गैस पहचान क्षमता गैस-इन्सुलेटेड विद्युत उपकरणों के व्यापक विश्लेषण और निगरानी के लिए महत्वपूर्ण है।
SF6 विश्लेषक से डेटा कैसे रिकॉर्ड और एक्सेस किया जाता है?
- हमारा SF6 विश्लेषक डेटा लॉगिंग क्षमताओं से सुसज्जित है, जो माप डेटा के भंडारण और पुनर्प्राप्ति की अनुमति देता है। डेटा को यूएसबी पोर्ट के माध्यम से निर्यात किया जा सकता है और यूएसबी स्टिक प्रदान की जा सकती है।
SF6 विश्लेषक को संचालित करने के लिए किस प्रशिक्षण की आवश्यकता है?

SF6 विश्लेषक को संचालित करने के लिए SF6 गैस को संभालने और विश्लेषक के कार्यों को समझने में बुनियादी प्रशिक्षण की आवश्यकता होती है।

मैं फ्लेक्स के लिए कोटेशन कैसे प्राप्त कर सकता हूं या डेमो का अनुरोध कैसे कर सकता हूं?

फ़्लेक्स का उद्धरण या डेमो प्राप्त करने के लिए ईमेल करें sales@gasquip.com
