Kit de accesorios para analizador SF6

Características del kit de accesorios del analizador SF6:

• Recortes y etiquetas de espuma personalizados

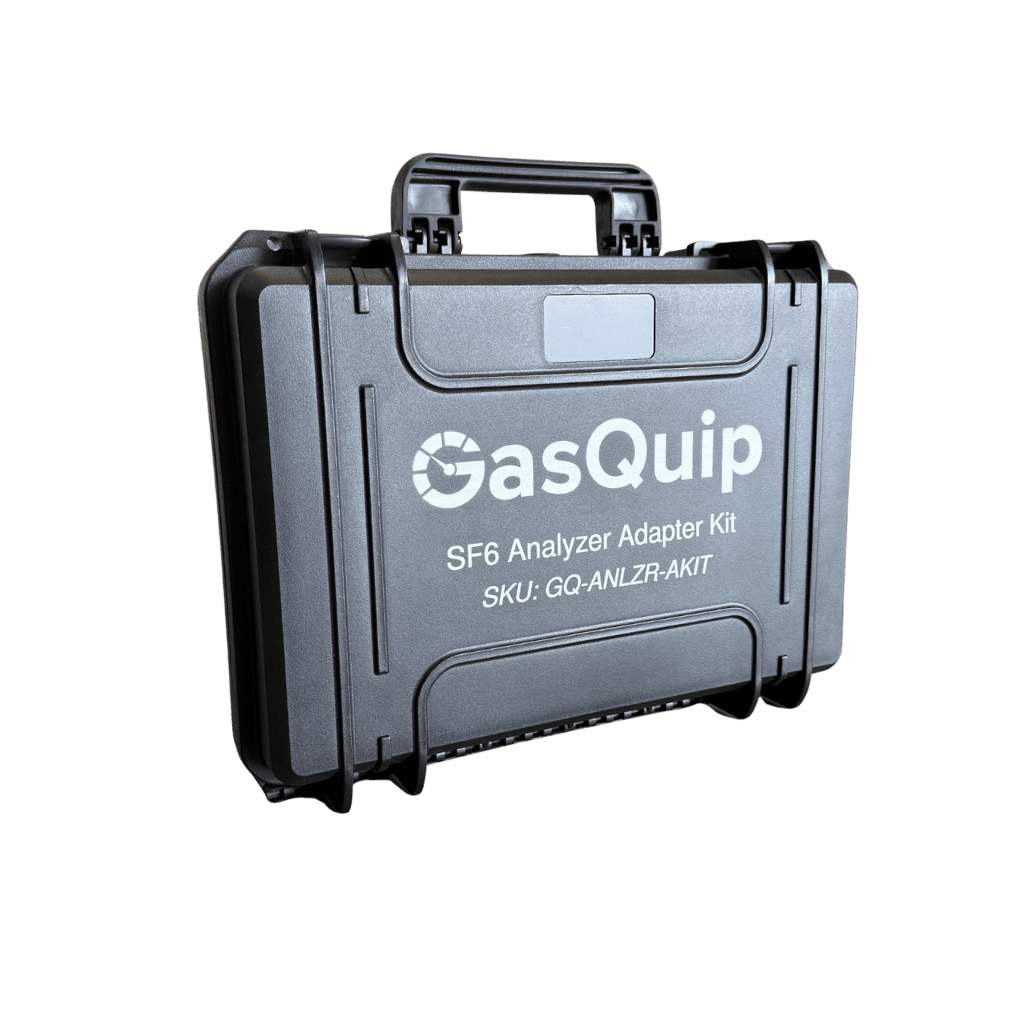

• Estuche SKB resistente al agua y con doble bloqueo
• Accesorios italianos SF6 cortados con láser.
• Regulador SF6 incluido

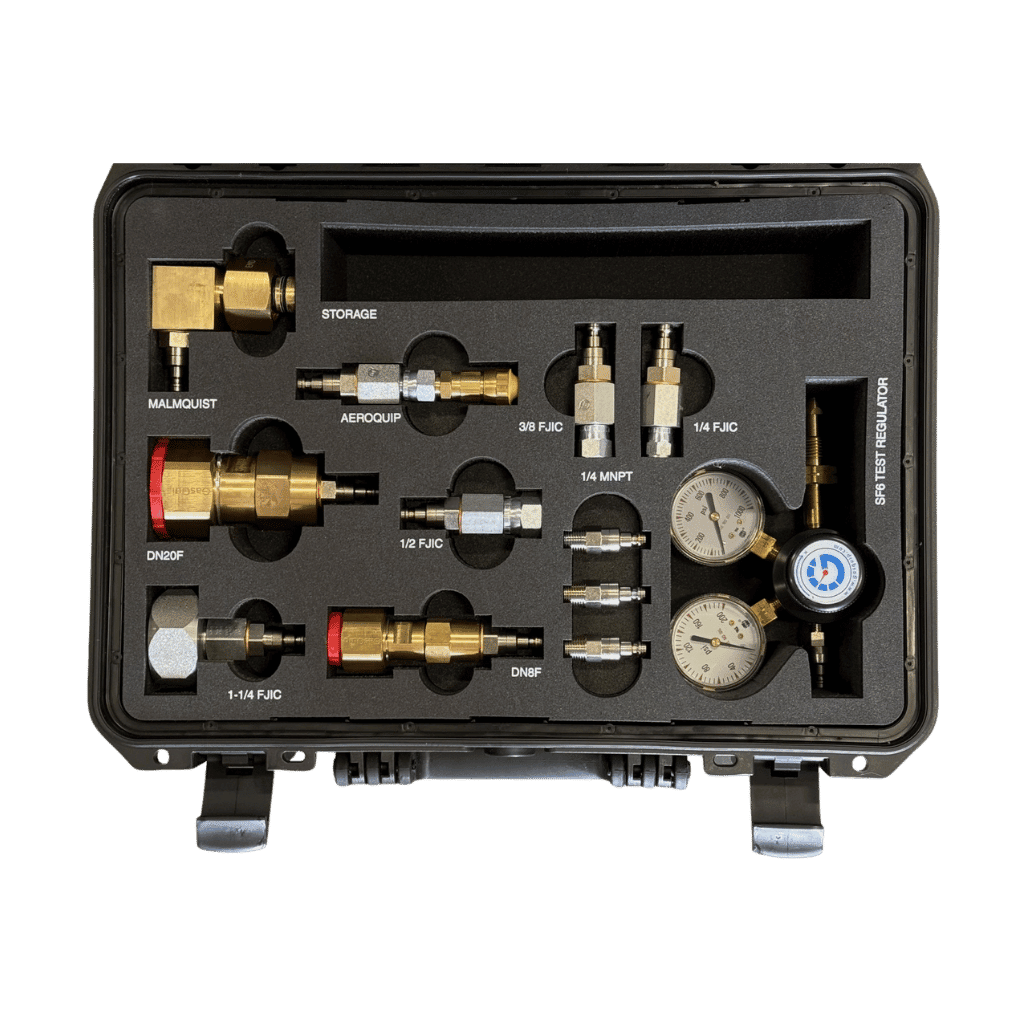

Adaptadores incluidos:

• RECTUS 21 Macho Desconexión Rápida a ¼” Hembra JIC
• RECTUS 21 Macho Desconexión Rápida a 3/8” Hembra JIC
• RECTUS 21 Macho Desconexión Rápida a ½” Hembra JIC
• RECTUS 21 Macho Desconexión Rápida a 1 1/4” Hembra JIC
• RECTUS 21 Macho Desconexión Rápida a 1/4” Macho NPT (3uds)
• RECTUS 21 Macho Desconexión Rápida a DN20 Hembra
• RECTUS 21 Macho Desconexión Rápida a Aeroquip
• RECTUS 21 Macho Desconexión Rápida a Malmquist Hembra
• RECTUS 21 Macho Desconexión Rápida DN8 Hembra
• Regulador de muestreo SF6 con RECTUS 21M QD

¿Qué analizador de SF6 se puede utilizar con esto?

• FLEX – Analizador Modular de SF6
• Analizador RH Systems 973
• Analizador múltiple Dilo
• SMC Rapidox
• Analizador de gas Wika SF6
• Cualquier otro fabricante de un analizador de SF6 con conexión recta estándar tipo 21

¿Por qué un kit adaptador?

Nuestro kit de accesorios para el analizador de SF6 ayuda a eliminar la búsqueda constante del accesorio adecuado al conectarlo a un disyuntor de gas SF6. Para obtener más información sobre las técnicas adecuadas de manipulación de gases, consulte nuestra Blog.

¿Qué tipos de accesorios son comunes en el campo?

Recortes Tipo 21:

Este conector es el tipo de conexión que se utiliza comúnmente con los analizadores de gas SF6, especialmente en el campo. Tiene un cabezal autosellante accionado por resorte y se considera una “conexión rápida”.

Lengua y ranura:

Este tipo de conexión se utiliza habitualmente en este campo y se ha convertido en un estándar de la industria. Los dos tamaños que normalmente se ven son DN8 y DN20. Las designaciones de tamaño 8 y 20 se basan en el diámetro interior del conector. Estos accesorios funcionan utilizando un sello de metal con metal cuando se aprietan. La lengüeta o porción elevada se puede encontrar dentro de la válvula hembra y la ranura está en el lado macho. Estos tipos de accesorios funcionan bien cuando hay vibraciones, bajo vacío o presión positiva, y pueden permanecer herméticos en un amplio rango de temperaturas. Lo bueno de estos es que no se pueden apretar demasiado y se pueden reutilizar indefinidamente, pero las superficies de sellado deben mantenerse limpias.

TNP:

Este accesorio establece un sello a través del acuñamiento de metal con metal que se produce cuando se aprieta esta rosca. Estas conexiones requieren un sellador de roscas líquido o cinta de teflón para sellar adecuadamente. Una vez ensamblados, es mejor dejarlos juntos ya que cada vez que se aflojan y aprietan se desgastan las roscas y su medio de sellado. La buena noticia es que están disponibles fácilmente, por lo que es fácil reemplazar uno si presenta una fuga.

Paralelo:

Estas roscas están selladas en la “cara” o en la parte superior de la parte roscada debajo del perno hexagonal. Alternativamente, algunos tipos sellan en la “nariz” o en la parte inferior de la rosca opuesta al perno hexagonal. Esto se logra utilizando una junta tórica o una arandela adherida que se puede reemplazar con el tiempo. Estos no requieren sellador de roscas. Este tipo de accesorio es una buena opción para aplicaciones que deben desmontarse y volverse a montar, ya que solo es necesario reemplazar la junta o la arandela en caso de que se produzca una fuga. También es importante mantener las superficies de sellado limpias y sin daños.

Accesorios abocardados

Estos accesorios de tipo compresión se sellan mediante contacto directo de metal con metal o con el uso de una junta de cobre entre las dos superficies abocinadas opuestas. Estos se usan comúnmente para construir mangueras y no están diseñados para un reuso frecuente, ya que las superficies de sellado comenzarán a desgastarse y se volverán cóncavas, lo que provocará fugas. Sin embargo, están disponibles y se reemplazan fácilmente si esto sucede.

Tenga en cuenta que estos accesorios están disponibles en las versiones JIC (37 grados) y SAE (45 grados) que no son intercambiables. Muchos disyuntores más antiguos utilizan JIC como puerto de conexión de gas. Los SAE son más comunes en la industria de la refrigeración, pero se pueden encontrar en algunos cuadros de media tensión.
