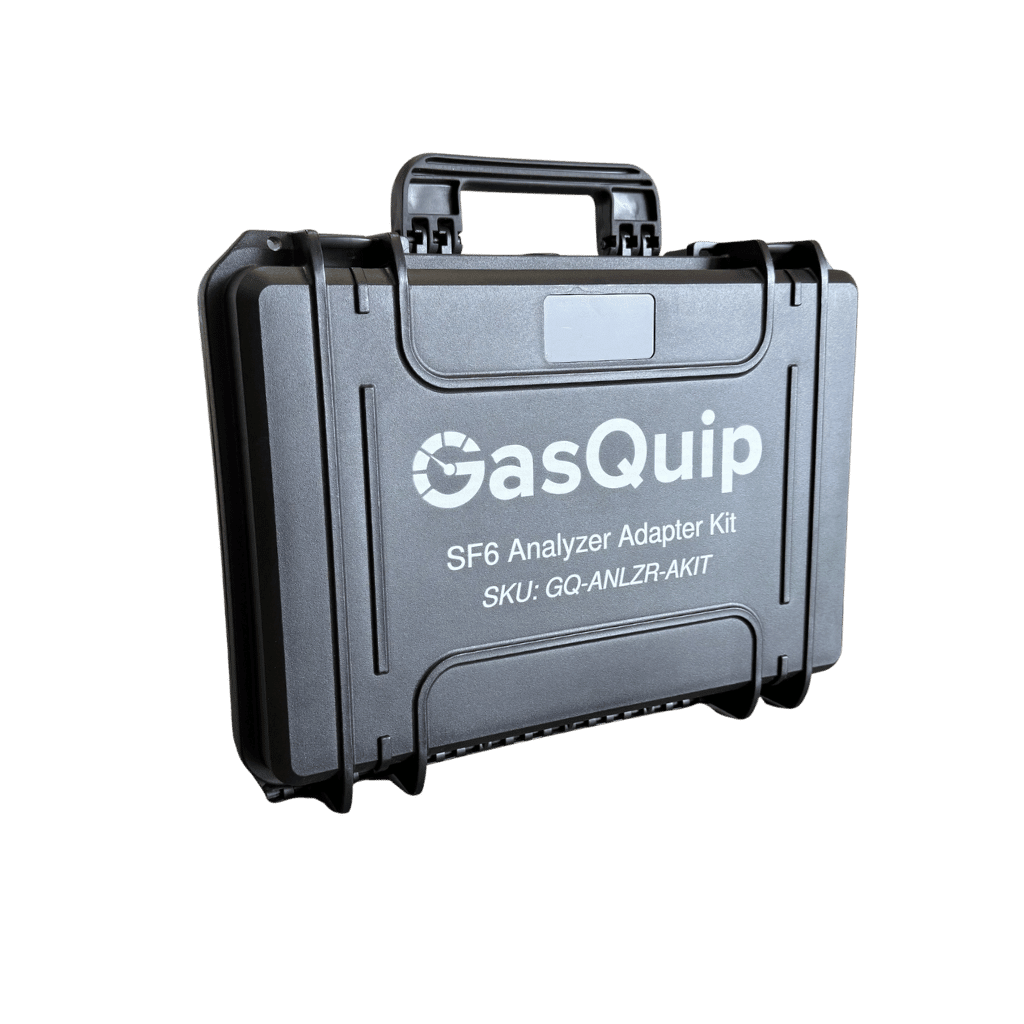

Kit de acessórios para analisador SF6

Características do kit de acessórios do analisador SF6:

• Recortes e etiquetas de espuma personalizados
• Caixa SKB resistente e à prova d'água com trava dupla
• Acessórios italianos cortados a laser SF6
• Regulador SF6 incluído

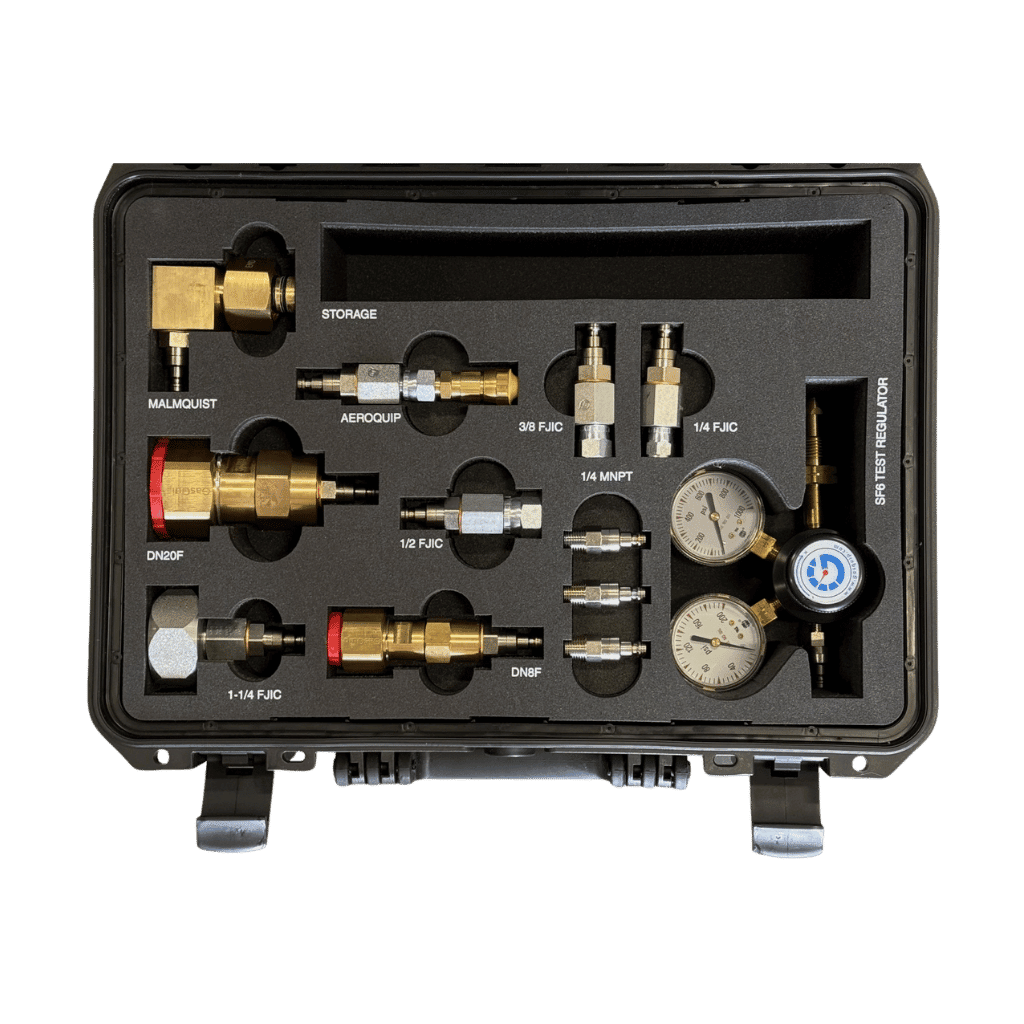

Adaptadores incluídos:

• Desconexão rápida macho RECTUS 21 para JIC fêmea de ¼”
• RECTUS 21 Macho Desconexão Rápida para 3/8” JIC Fêmea
• RECTUS 21 Macho Desconexão Rápida para ½” Fêmea JIC
• RECTUS 21 Macho Desconexão Rápida para 1 1/4” JIC Fêmea
• RECTUS 21 Macho Desconexão Rápida para 1/4” Macho NPT (3pcs)
• RECTUS 21 Macho Desconexão Rápida para DN20 Fêmea
• Rectus 21 macho desconexão rápida para Aeroquip
• RECTUS 21 Macho Desconexão Rápida para Malmquist Fêmea
• RECTUS 21 Macho Desconexão Rápida DN8 Fêmea
• Regulador de amostragem SF6 com RECTUS 21M QD

Qual analisador de SF6 pode ser usado com isso?

• FLEX – Analisador Modular de SF6
• Analisador de Sistemas RH 973
• Analisador Dilo Multi
• SMC Rapidox
• Analisador de gás Wika SF6
• Quaisquer outros fabricantes de um analisador SF6 com conexão reto tipo 21 padrão

Por que um kit adaptador?

Nosso kit de acessórios para analisador SF6 ajuda a eliminar a busca constante pelo acessório certo ao conectar um disjuntor de gás SF6. Para saber mais sobre técnicas adequadas de manuseio de gás, confira nosso blog.

Que tipos de acessórios são comuns no campo?

Recortes Tipo 21:

Este acessório é o tipo de conexão comumente usado com analisadores de gás SF6, especialmente em campo. Possui cabeça autovedante com mola e é considerada uma “Conexão Rápida”.

Língua e ranhura:

Esse tipo de conexão é comumente usado na área e se tornou um padrão da indústria. Os dois tamanhos normalmente vistos são DN8 e DN20. As designações de tamanho 8 e 20 são baseadas no ID da conexão. Essas conexões funcionam utilizando uma vedação de metal com metal quando apertadas. A lingueta ou porção elevada pode ser encontrada dentro da válvula fêmea e a ranhura está no lado macho. Esses tipos de conexões funcionam bem quando há vibração, sob vácuo ou pressão positiva, e podem permanecer estanques sob uma ampla faixa de temperaturas. O bom disso é que não podem ser apertados demais e podem ser reutilizados indefinidamente, mas as superfícies de vedação devem ser mantidas limpas.

TNP:

Esta conexão estabelece uma vedação através do calço metal-metal que ocorre quando esta rosca é apertada. Essas conexões requerem um selante de rosca líquido ou fita de Teflon para vedar adequadamente. Depois de montados, é melhor deixá-los juntos, pois cada vez que são afrouxados e apertados, desgasta as roscas e é o meio de vedação. A boa notícia é que eles estão prontamente disponíveis, por isso é fácil substituí-los caso haja vazamento.

Paralelo:

Essas roscas são vedadas na “face” ou na parte superior da parte rosqueada abaixo do parafuso sextavado. Alternativamente, alguns tipos vedam na “nariz” ou na parte inferior das roscas opostas ao parafuso sextavado. Isso é feito usando um anel de vedação ou arruela colada que pode ser substituída com o tempo. Estes não requerem selante de rosca. Este tipo de conexão é uma boa opção para aplicações que precisam ser desmontadas e montadas novamente, pois apenas a gaxeta ou arruela precisa ser substituída caso ocorra vazamento. Também é importante manter as superfícies de vedação limpas e sem danos.

Acessórios de alargamento

Essas conexões do tipo compressão são vedadas através do contato direto de metal com metal ou com o uso de uma junta de cobre entre as duas superfícies alargadas opostas. Eles são comumente usados para construção de mangueiras e não se destinam à reutilização frequente, pois as superfícies de vedação começarão a se desgastar e ficar côncavas, causando vazamentos. Eles estão prontamente disponíveis e são facilmente substituídos caso isso aconteça.

Lembre-se de que essas conexões estão disponíveis nas versões JIC (37 graus) e SAE (45 graus) que não são intercambiáveis. Muitos disjuntores mais antigos usam JIC como porta de conexão de gás. SAE são mais comuns na indústria de refrigeração, mas podem ser encontrados em alguns quadros de distribuição de MT.
