Dépannage de mesure d'humidité avec les analyseurs SF6

Les équipements à isolation gazeuse, en particulier dans les applications haute tension, jouent un rôle essentiel dans le transport et la distribution de l'énergie électrique. Ces systèmes utilisent souvent de l'hexafluorure de soufre (SF6) gazeux comme moyen isolant en raison de ses excellentes propriétés d'isolation électrique. Cependant, même de petites quantités d’humidité peuvent compromettre l’intégrité de l’isolation SF6, entraînant une fiabilité réduite de l’équipement et une maintenance coûteuse. Dans cet article, nous approfondirons l'importance des mesures d'humidité dans les équipements à isolation gazeuse, explorerons les technologies de capteurs courantes, comprendrons le point de rosée et discuterons des techniques de dépannage courantes pour les capteurs d'humidité.

Pourquoi tester l'humidité dans les équipements isolés au gaz :

1. Maintien de la rigidité diélectrique : L'humidité dans l'isolant SF6 peut réduire sa rigidité diélectrique, augmentant ainsi le risque de pannes électriques et de pannes d'équipement. Des tests d'humidité réguliers garantissent que l'isolation reste efficace.
2. Prévention de la corrosion : L'humidité peut entraîner la formation de sous-produits corrosifs, endommageant au fil du temps les composants internes des équipements isolés au gaz. Des mesures précises de l’humidité aident à identifier et à atténuer ce risque.
3. Extension de la durée de vie des équipements : La détection et la gestion précoces des problèmes liés à l'humidité peuvent prolonger la durée de vie opérationnelle des systèmes isolés au gaz, réduisant ainsi les coûts de remplacement et de maintenance.

Capteurs courants utilisés :

1. Capteurs d'oxyde d'aluminium : Les capteurs d'oxyde d'aluminium sont largement utilisés pour mesurer l'humidité du gaz SF6. Ils fonctionnent sur le principe du changement de capacité dû à l'absorption d'humidité. Ces capteurs offrent une bonne précision et fiabilité, ce qui en fait un choix populaire dans l'industrie.
2. Capteurs à base de polymère : Les capteurs à base de polymère utilisent les changements de résistance électrique ou de capacité pour mesurer les niveaux d'humidité. Ils sont connus pour leur robustesse et leur capacité à résister à des conditions environnementales difficiles. Notre Analyseur FLEX SF6 utilise ce capteur
3. Hygromètre à miroir réfrigéré : Les hygromètres à miroir refroidi sont des instruments précis qui mesurent directement la température du point de rosée. Ils sont très précis et adaptés aux applications nécessitant des mesures précises de l’humidité.

Comprendre le point de rosée et la concentration d'humidité :

Le point de rosée est la température à laquelle l’air devient saturé d’humidité, entraînant la formation de rosée ou de condensation. Lors de la mesure de l'humidité, la température du point de rosée est un indicateur crucial car elle représente le point à partir duquel l'humidité d'un gaz commence à se condenser. Cette température peut être corrélée à la concentration d'humidité en ppmv (parties par million en volume). Comprendre cette relation est essentiel pour interpréter avec précision les mesures d’humidité.

Voici une calculatrice pratique pour convertir le point de rosée en PPMv

Dépannage des lectures d'humidité élevée :

Lorsqu'un capteur d'humidité indique une valeur plus élevée que prévu, plusieurs facteurs peuvent être en jeu :

1. Assurez-vous que les raccords et les tuyaux de test utilisés sont soigneusement essuyés pour éliminer toute humidité persistante.

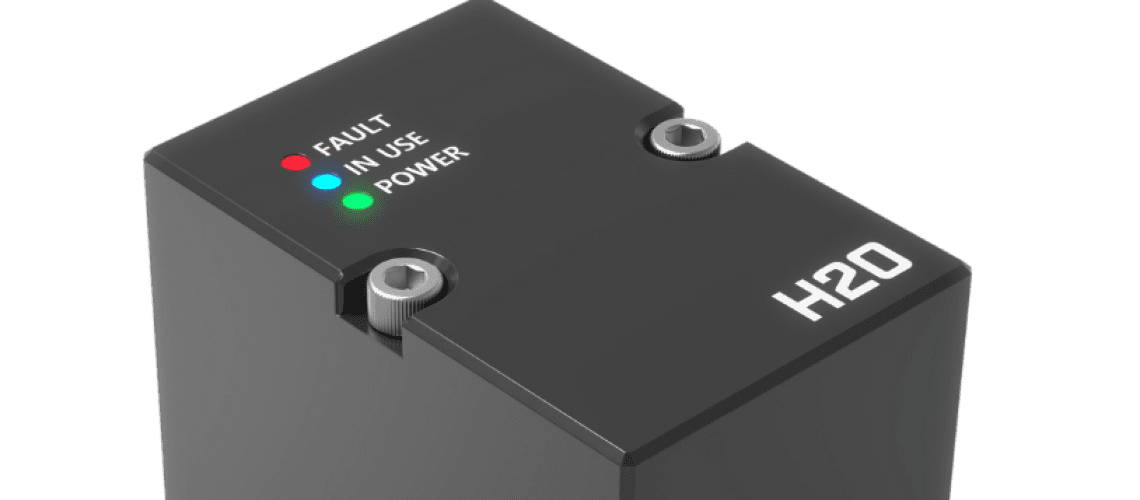

2. Assurez-vous que les vis du module de capteur sont serrées à l'aide de la clé dynamométrique fournie.
3. Vérifiez qu'aucun composant en caoutchouc n'est présent dans l'équipement de test, tel que des diaphragmes de régulateur ou des tuyaux de test.
4. Appliquez une pression sur le tuyau d'arrivée et utilisez un détecteur de fuite pour inspecter toute fuite potentielle. Les fuites peuvent entraîner des lectures d’humidité élevées.
5. Exécuter la fonction « Système sec » sur l'analyseur, puis effectuer des tests supplémentaires.
6. Réglez et fixez une bouteille d'azote à l'entrée de l'analyseur. Exécutez une série de tests pour dessécher le contenu interne de l'appareil. Reconnectez-vous à la source de gaz précédente et effectuez un test

Vérification des capteurs avec du gaz calibré

L’utilisation de gaz calibrés pour vérifier périodiquement que vos capteurs d’humidité fonctionnent dans leur plage spécifiée constitue un excellent contrôle de bon sens pour l’utilisation d’analyseurs. Gardez à l’esprit que le gaz calibré que vous utilisez aura également une tolérance donnée en ± PPMv. Voir le tableau ci-dessous pour une meilleure explication.
