FLEX – Analyseur SF6 modulaire

UGS GQ-FLEX Catégorie

Analyseur SF6 portable avec modules échangeables pour un étalonnage et une maintenance rapides. Le « FLEX » fonctionne sans émissions avec la possibilité de pomper le gaz après la mesure. L'écran tactile à contraste élevé est facile à voir en plein soleil et la navigation intuitive simplifie l'utilisation. Vous souhaitez en savoir plus ? Contactez-nous ci-dessous.

Le prix commence à 25k



MODULES CAPTEURS = CALIBRAGE RAPIDE

Lorsque votre appareil a besoin d'être étalonné, les modules de capteurs sont envoyés pour être remplacés, ce qui évite tout temps d'arrêt.

TESTS PRÉCIS ET RÉPÉTABLES

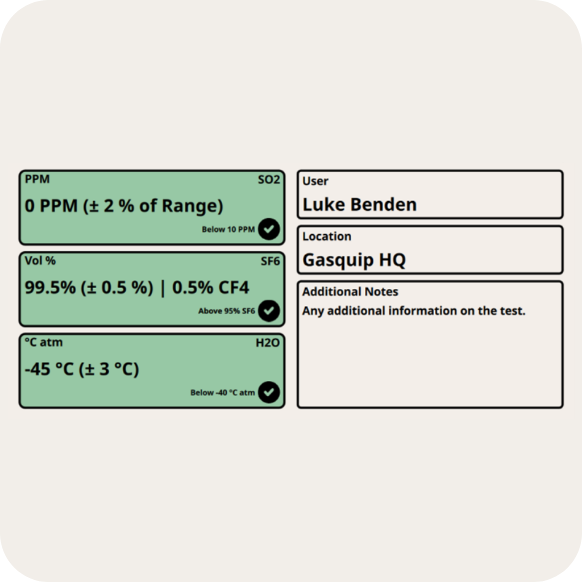

Des mesures sur SF6, SO2 et humidité auxquelles vous pouvez faire confiance. Des capteurs avancés couplés à des composants de haute pureté garantissent une fiabilité pour les années à venir.

FONCTIONNEMENT SIMPLE

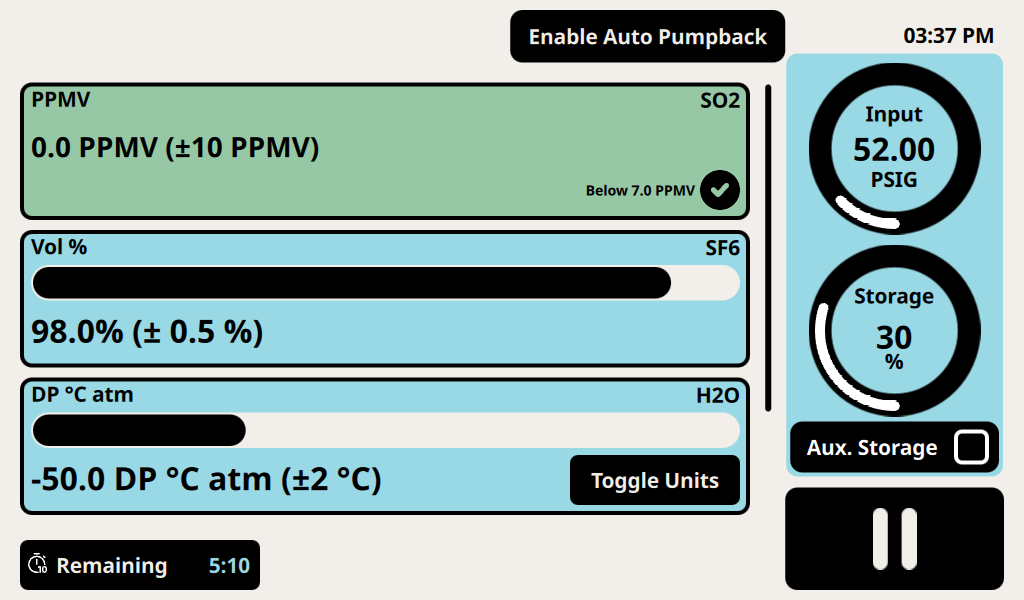

L'interface simplifiée à écran tactile rend l'opération indolore. Un écran à contraste élevé permet une utilisation dans les environnements les plus lumineux.

“So far we’ve had no issues, and the guys seem to love how easy it is to run tests. The sensor modules were genius and we’re glad to be done with [the competition].”

“Our group loves how easy it is to run tests. The sensor modules were genius, really nice to not have to send it off for calibration.”

“We tested the FLEX on a gas manifold against two other brands of analyzers. The FLEX was the only one that got the H2O correct on the first test. All green lights for me.”

CALIBRAGE SANS TRACAS

FLÉCHIR

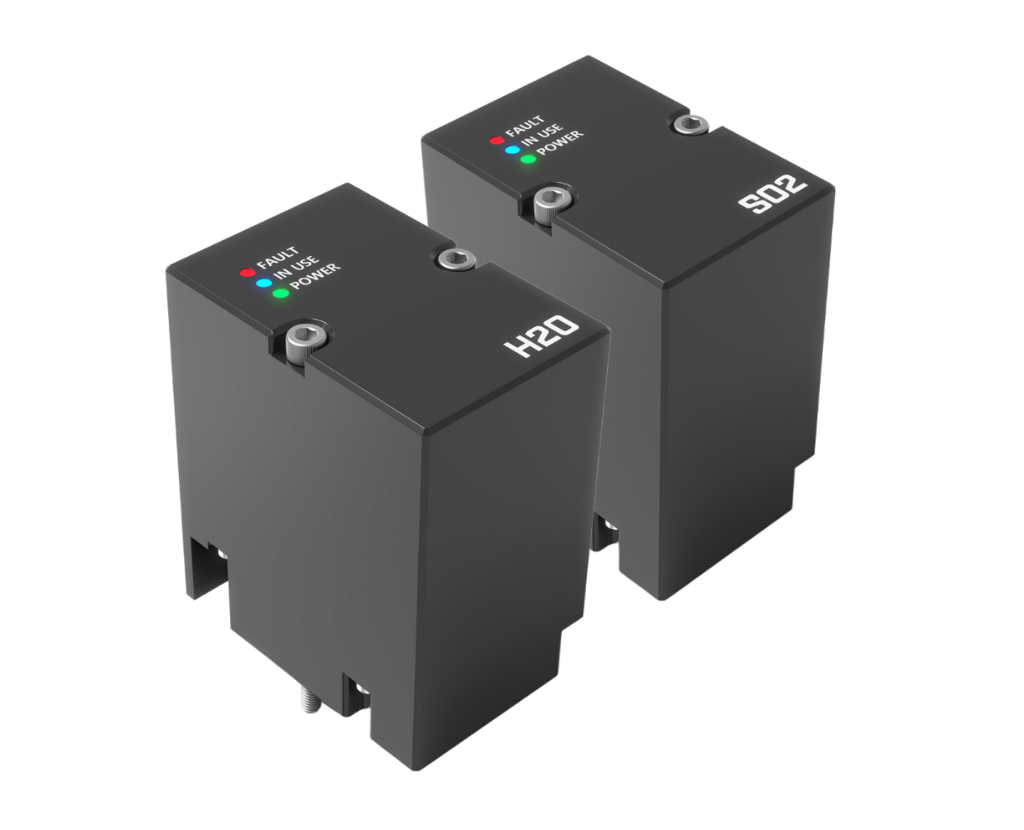

Modules de capteurs

Le FLÉCHIR est le premier analyseur SF6 qui peut être rapidement calibré par l'utilisateur grâce à nos modules de capteurs à échange rapide.

Instructions FLEX

AVANCÉ MAIS SIMPLE

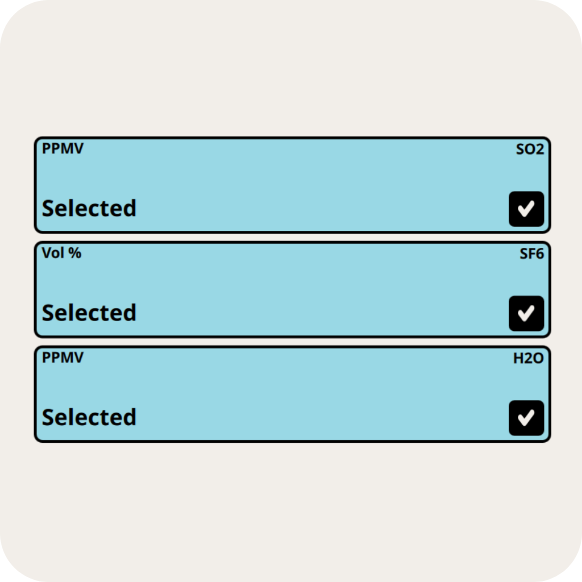

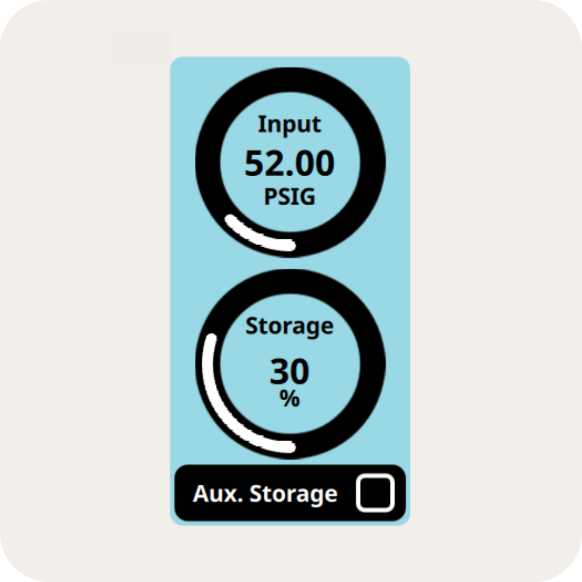

Fonctionnement FLEX

L'un de nos objectifs était de faire FLÉCHIR l'analyseur le plus simple à utiliser du marché, tout en conservant des fonctionnalités avancées. Que vous testiez un cylindre ou 20 disjoncteurs, le système est facile à utiliser et à comprendre.

Les fonctions spéciales incluent :

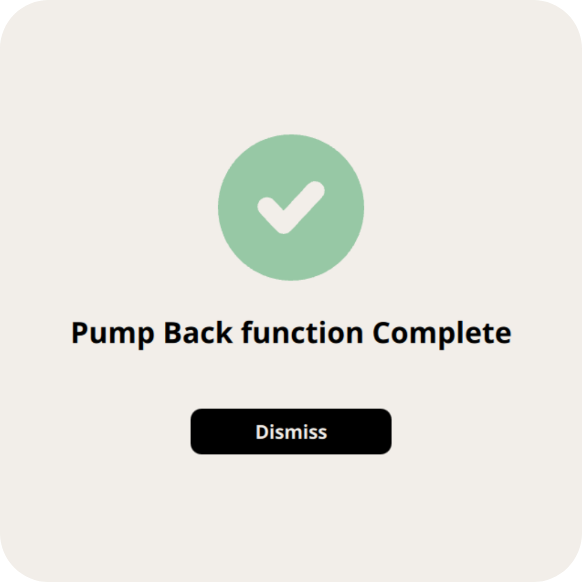

Pompe de retour, tuyau d'évacuation, vérification des fuites, système sec, seuils utilisateur personnalisés, enregistrement/exportation/formatage personnalisé des données, affichage lisible à la lumière du soleil, suivi de l'étalonnage.



Confiance de l'industrie

GasQuip est le nom auquel les professionnels du transport et de la distribution d'électricité font confiance pour l'analyse des gaz, grâce à la fiabilité de nos produits, aux normes techniques et au support client. Nous concevons nos équipements pour répondre aux besoins des personnes qui les utiliseront réellement et étudions attentivement les fonctionnalités souhaitées et nécessaires par nos clients.

Analyseur Flex SF6

CARACTÉRISTIQUES

GÉNÉRAL
Dimensions
27,4 × 15,1 × 11,8"
Poids
50 livres
Pression d'entrée
5-145 livres par pouce carré
Taille de l'écran tactile
7" lisible à la lumière du soleil
Temps d'échantillonnage
~ 7 minutes
Source de courant
120 / 240 V
Exportation de données
Port USB
garantie
Norme 12 mois
ÉQUIPEMENT STANDARD
Tuyau d'échantillonnage de 6 m, adaptateurs DN8 et D20
Câble d'alimentation
Clé USB pour l'exportation de données
Manuel d'utilisation
FONCTIONS UNIQUES
Pompage automatique
Tuyau d'évacuation
Port de stockage de gaz externe
Définir les seuils de réussite/échec
Modules de capteurs à échange rapide
Suivi des intervalles d'étalonnage
MODULES CAPTEURS

H2O

SF6

SO2

En option : CF4

Type de capteur

Polymère capacitif chauffé
Infrarouge
Électrochimique
Infrarouge

Précision

± 2 °C
±0,5 %
±2 %
±1 %

Intervalle d'étalonnage

1 an
2 ans
1 an
2 ans

Unités

°C atm, °F atm, PPMw, PPMv
%SF6
PPMv
4

Gamme

-50°C atm à +0°C atm
0-100%
0-500 ppmv
0-85%

INFORMATIONS COMPLÉMENTAIRES

garantie

Garantie standard de 12 mois

GasQuip garantit les produits qu'il fabrique ou distribue contre tout défaut de matériau et de fabrication dans des conditions normales d'utilisation et de service lorsqu'ils sont utilisés dans les limites de conception spécifiées pendant une période de 12 mois à compter de la date d'expédition initiale. Dans le cadre de cette garantie, GasQuip réparera ou remplacera, à sa discrétion, tout composant qui, après examen par GasQuip ou ses représentants dûment autorisés, s'avère défectueux pendant la période de garantie, à condition que le système soit retourné à l'usine pour inspection et réparation, expédition port payé. Un entretien, un stockage, une réparation ou une modification inappropriés ou non autorisés de toute nature par du personnel autre que GasQuip ou ses représentants dûment autorisés peuvent annuler toutes les garanties. La garantie peut également être annulée en cas de mauvaise utilisation, de négligence, d'accident, de corrosion et d'installation incorrecte. Cette garantie est exclusive et remplace toute autre garantie de qualité marchande, d'adéquation à un usage particulier ou toute autre garantie, expresse ou implicite, et toutes les autres responsabilités et obligations de la part de GasQuip. GasQuip ne sera pas responsable de toute autre réclamation ou dommage, direct, indirect ou consécutif, découlant de l'utilisation de ses produits.

Laboratoire d'étalonnage

Tous les modules de capteurs FLEX sont calibrés par Systèmes RH à Gilbert, Arizona.

En tant que laboratoire accrédité NVLAP, RH Systems est réévalué pour garantir que notre qualité et nos pratiques maintiennent ces normes (code de laboratoire NVLAP 600161-0). Le National Institute of Standards and Technology (NIST) administre le National Voluntary Laboratory Accreditation Program (NVLAP). Le NVLAP accrédite les laboratoires publics et privés sur la base de l'évaluation de leurs qualifications techniques et de leurs compétences pour effectuer des étalonnages ou des tests spécifiques. NVLAP fournit une évaluation impartiale par un tiers et une reconnaissance des performances. L'accréditation NVLAP signifie qu'un laboratoire a démontré qu'il fonctionne conformément aux exigences de gestion et techniques du NVLAP relatives aux systèmes qualité ; personnel; logement et environnement; méthodes de test et d'étalonnage; équipement; traitabilité des mesures ; échantillonnage; manipulation des éléments de test et d'étalonnage ; et les rapports de test et d'étalonnage (https://www.nist.gov/nvlap/about-nvlap).


Exporter les informations

Cet appareil est disponible à l'export à l'international. S'il vous plaît contactez ventes@gasquip.com si vous avez des questions spécifiques.

FAQ
  1. Qu'est-ce qu'un analyseur SF6 ?

    • Un analyseur SF6 est un instrument conçu pour analyser la pureté et la composition de l'hexafluorure de soufre (SF6) dans les équipements isolés au gaz. Cet appareil mesure non seulement la concentration de SF6, mais quantifie également divers contaminants tels que l'humidité et d'autres sous-produits gazeux. Ces analyses sont cruciales pour maintenir la santé et l’efficacité des équipements électriques haute tension.
  2. Comment fonctionne un analyseur SF6 ?

    • Un analyseur SF6 portable prélève un échantillon de gaz à partir d'un équipement, à l'aide de capteurs électrochimiques ou d'absorption infrarouge pour analyser la concentration et la pureté du SF6. Conçu pour une utilisation sur le terrain, il permet des tests sur site en temps réel avec une interface conviviale, idéale pour des diagnostics et des inspections rapides.
  3. Quelles sont les principales caractéristiques du FLEX ?

    • Le FLEX est le seul analyseur de gaz SF6 entièrement fabriqué et entretenu aux États-Unis. De plus, c'est le seul analyseur qui ne doit pas être renvoyé pour étalonnage. Étant donné que ce sont les capteurs qui doivent être calibrés, nous avons conçu le FLEX pour avoir des modules de capteurs à échange rapide qui permettent au client de terminer le processus d'étalonnage en moins d'une minute.
  4. Dans quelles applications un analyseur SF6 est-il généralement utilisé ?

    • Les analyseurs SF6 sont principalement utilisés dans l'industrie électrique, en particulier dans la maintenance et les tests d'appareillages de commutation, de disjoncteurs et de transformateurs à isolation gazeuse. Ce sont des outils essentiels pour garantir le bon fonctionnement des équipements haute tension, diagnostiquer les problèmes potentiels et prévenir les pannes d'équipement dues à du gaz SF6 contaminé ou impur.
  5. Comment calibrer un analyseur SF6 ?

    • Avec le FLEX, c'est aussi simple que d'échanger un nouveau module de capteur calibré. L'appareil reconnaît automatiquement le nouveau module calibré et met à jour le système avec les nouvelles dates d'échéance d'étalonnage.
  6. Quelle maintenance est requise pour un analyseur SF6 ?

    • La maintenance régulière d'un analyseur SF6 comprend généralement le nettoyage, l'inspection des composants, les mises à jour du micrologiciel et les contrôles d'étalonnage. Nous recommandons également de rincer le système avec de l'azote pur afin de nettoyer la plomberie et les capteurs de tout test contaminé antérieur.
  7. L'analyseur SF6 peut-il détecter d'autres gaz ?

    • Oui, en plus de mesurer la pureté du SF6, nos analyseurs sont capables de détecter et de quantifier plusieurs contaminants et sous-produits présents dans le gaz, tels que l'humidité, le CF4 et le SO2. Cette capacité de détection multigaz est essentielle pour une analyse et une surveillance complètes des équipements électriques à isolation gazeuse.
  8. Comment les données de l’analyseur SF6 sont-elles enregistrées et consultées ?

    • Notre analyseur SF6 est équipé de capacités d'enregistrement de données, permettant le stockage et la récupération des données de mesure. Les données peuvent être exportées via le port USB et la clé USB fournie.
  9. Quelle formation est requise pour faire fonctionner un analyseur SF6 ?

  • L'utilisation d'un analyseur SF6 nécessite une formation de base sur la manipulation du gaz SF6 et la compréhension des fonctions de l'analyseur.
  1. Comment puis-je obtenir un devis ou demander une démo pour le FLEX ?
