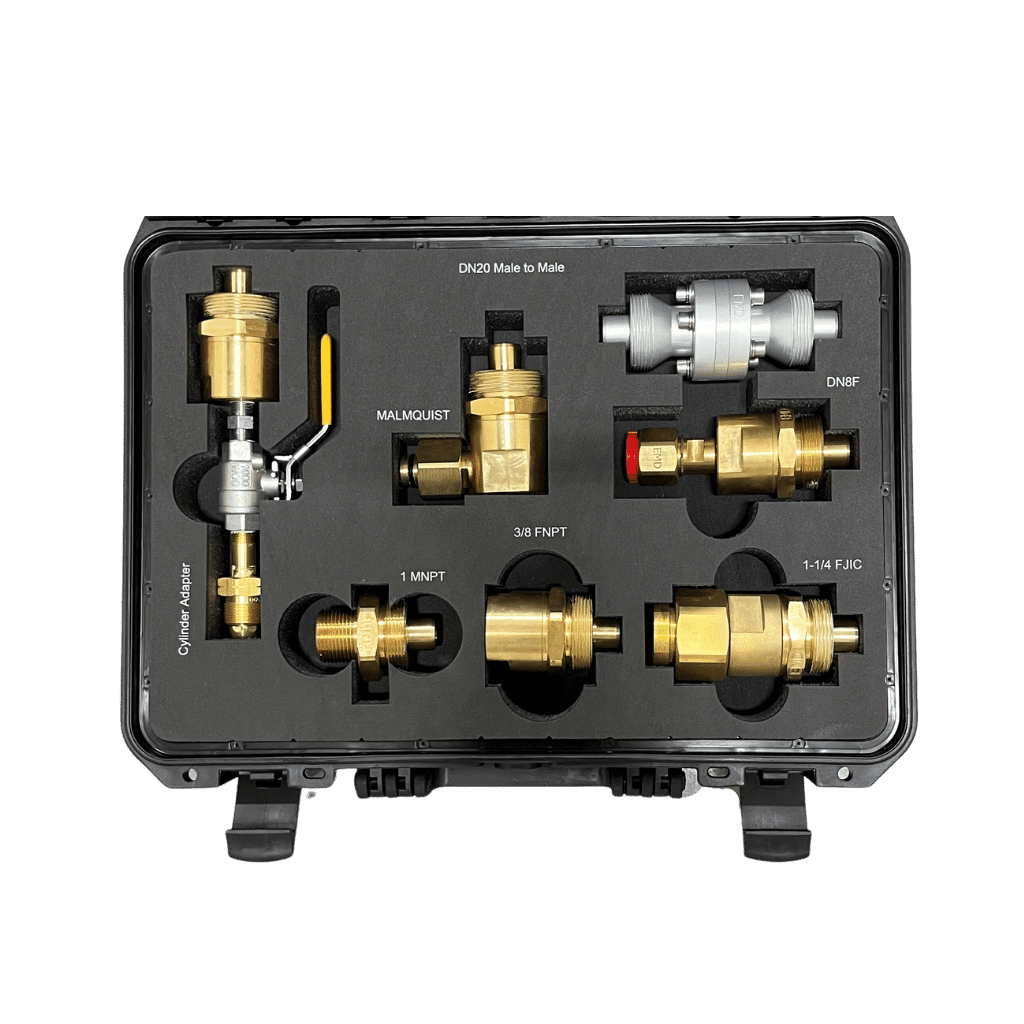

Kit d'adaptateur pour chariot à gaz SF6 DN20

Caractéristiques du kit d'adaptateur pour chariot à gaz SF6 DN20 :

• Découpes et étiquettes en mousse personnalisées
• Boîtier SKB étanche et robuste à double verrouillage
• Raccords italiens SF6 découpés au laser
• Régulateur de remplissage inclus pour les compléments

Adaptateurs inclus :

• DN20 mâle à 3/8" femelle NPT
• DN20 mâle vers 1 1/4" femelle JIC
• DN20 mâle à 1" mâle NPT
• DN20 mâle à DN8 femelle
• DN20 mâle vers Malmquist femelle
• Cylindre DN20M vers SF6
• DN20 mâle à DN20 mâle

Quel chariot à gaz SF6 et quel équipement peuvent être utilisés avec cela ?

• Dilo remorques, chariots, chariots et autres dispositifs de remplissage
• Enervac remorques, chariots, chariots et autres dispositifs de remplissage
• Wika remorques, chariots, chariots et autres dispositifs de remplissage
• Autres fabricants de chariots à gaz SF6

Pourquoi un kit adaptateur ?

Notre kit de raccords pour analyseur SF6 permet d'éliminer la recherche constante du bon raccord lors du raccordement à un disjoncteur de gaz SF6. Pour en savoir plus sur les techniques appropriées de manipulation des gaz, consultez notre Blog.

Quels types de raccords sont courants sur le terrain ?

Rainure et languette:

Ce type de raccord est couramment utilisé dans le domaine et est devenu un standard de l'industrie. Les deux tailles généralement vues sont DN8 et DN20. Les désignations de tailles 8 et 20 sont basées sur l'ID du raccord. Ces raccords fonctionnent en utilisant un joint métal sur métal une fois serrés. La languette ou partie surélevée se trouve à l’intérieur de la valve femelle et la rainure se trouve du côté mâle. Ces types de raccords fonctionnent bien en présence de vibrations, sous vide ou sous pression positive, et peuvent rester étanches dans une large plage de températures. L'avantage de ces joints est qu'ils ne peuvent pas être trop serrés et peuvent être réutilisés indéfiniment, mais les surfaces d'étanchéité doivent rester propres.

TNP :

Ce raccord établit une étanchéité grâce au coincement métal sur métal qui se produit lorsque ce filetage est serré. Ces connexions nécessitent un produit d'étanchéité liquide pour filetage ou du ruban téflon pour assurer une étanchéité correcte. Une fois ceux-ci assemblés, il est préférable de les laisser ensemble car chaque fois qu'ils sont desserrés et serrés, cela use les filetages et c'est un moyen d'étanchéité. La bonne nouvelle est qu’ils sont facilement disponibles, il est donc facile d’en remplacer un en cas de fuite.

Parallèle:

Ces filetages sont scellés soit au niveau de la « face », soit au sommet de la partie filetée située sous le boulon hexagonal. Alternativement, certains types scellent au « nez » ou au bas des filetages opposés au boulon hexagonal. Ceci est accompli à l'aide d'un joint torique ou d'une rondelle collée qui peut être remplacé au fil du temps. Ceux-ci ne nécessitent pas de produit d'étanchéité pour filetage. Ce type de raccord est un bon choix pour les applications qui doivent être démontées et remontées, car seul le joint ou la rondelle doit être remplacé en cas de fuite. Il est également important de garder les surfaces d'étanchéité propres et intactes.

Raccords évasés

Ces raccords à compression sont scellés par contact direct métal sur métal ou à l'aide d'un joint en cuivre entre les deux surfaces évasées opposées. Ceux-ci sont couramment utilisés pour la construction de tuyaux et ne sont pas destinés à une réutilisation fréquente car les surfaces d'étanchéité commenceront à s'user et à devenir concaves, provoquant des fuites. Ils sont cependant facilement disponibles et facilement remplacés si cela se produit.

Gardez à l'esprit que ces raccords sont disponibles dans les versions JIC (37 degrés) et SAE (45 degrés) qui ne sont pas interchangeables. De nombreux disjoncteurs plus anciens utilisent JIC comme port de connexion de gaz. Les SAE sont plus courants dans l'industrie de la réfrigération mais peuvent être trouvés sur certains appareillages MT.
