FLEX – Analisador Modular de SF6

REF GQ-FLEX Categoria

Analisador portátil de SF6 com módulos intercambiáveis para calibração e manutenção rápidas. O “FLEX” apresenta operação livre de emissões com a capacidade de bombear gás de volta após a medição. A tela sensível ao toque de alto contraste é fácil de ver sob a luz solar e a navegação intuitiva simplifica a operação. Interessado em aprender mais? Entre em contato conosco abaixo.

O preço começa em 25k



MÓDULOS DE SENSORES = CALIBRAÇÃO RÁPIDA

Quando o seu dispositivo precisa de calibração, os módulos do sensor são enviados para troca e, como resultado, você não tem tempo de inatividade.

TESTES PRECISOS E REPETÍVEIS

Medições de SF6, SO2 e umidade nas quais você pode confiar. Sensores avançados acoplados a componentes de alta pureza garantem confiabilidade por muitos anos.

OPERAÇÃO SIMPLES

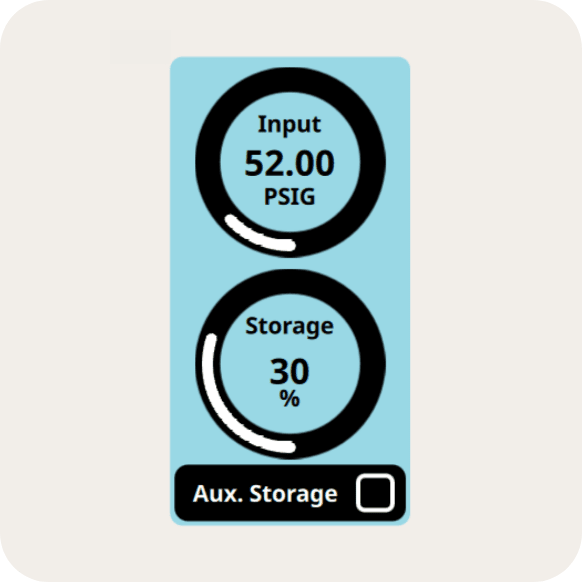

A interface simplificada da tela de toque torna a operação indolor. Uma tela de alto contraste permite o uso nos ambientes mais claros.

Mais fácil de manter, mais fácil de atualizar

Analisador SF6 construído para o futuro

Adapte-se perfeitamente à próxima geração de gases isolantes com nosso avançado analisador de SF6. Com nosso design modular, a medição de impurezas em gases isolantes emergentes é fácil. Basta trocar por um novo módulo de sensor, pois o SF6 dá lugar a novas alternativas. Não é necessário tempo de inatividade ou atualizações. Diga adeus ao envio do seu analisador para calibração – nossos módulos sensores permitem uma calibração sem esforço, simplesmente trocando por um módulo pré-calibrado.

CALIBRAÇÃO SEM PROBLEMAS

FLEXÍVEL

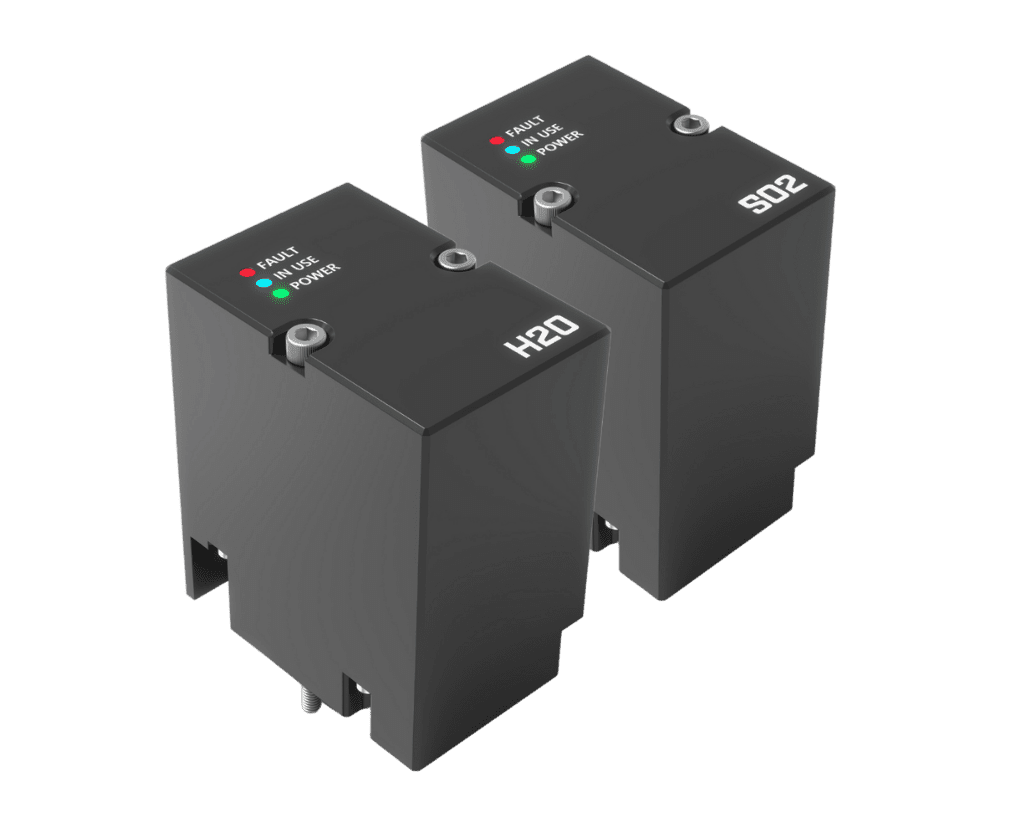

Módulos Sensores

O FLEXÍVEL é o primeiro analisador de SF6 que pode ser calibrado rapidamente pelo usuário graças aos nossos módulos sensores de troca rápida.

Instruções FLEX

AVANÇADO, MAS SIMPLES

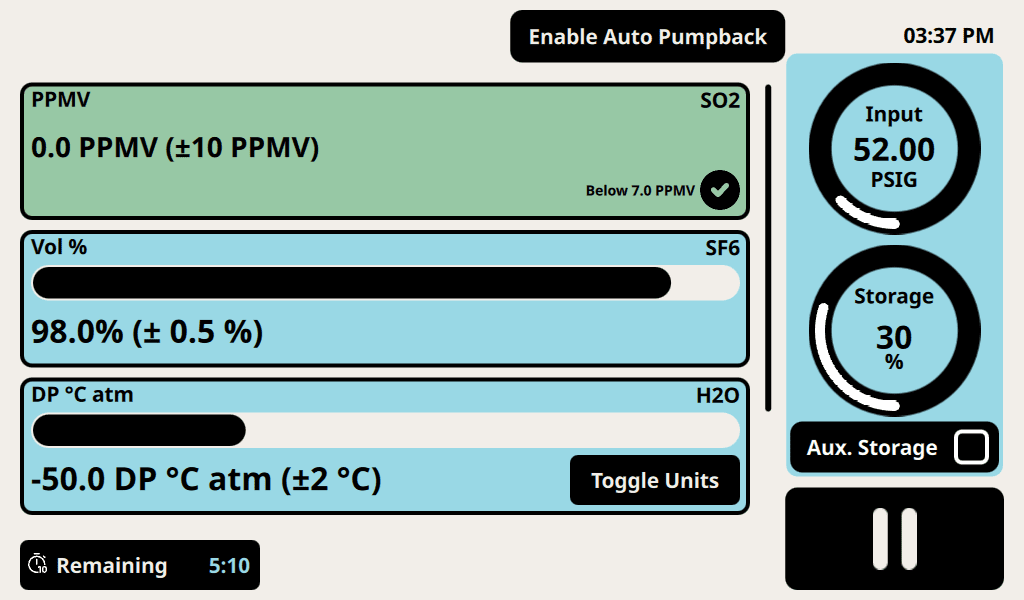

Operação FLEX

Um dos nossos objetivos era fazer FLEXÍVEL o analisador mais fácil de usar do mercado, mantendo recursos avançados. Esteja você testando um cilindro ou 20 rompedores, o sistema é fácil de usar e entender. As funções especiais incluem:

Bomba de retorno, mangueira de evacuação, verificação de vazamento, sistema seco, limites de usuário personalizados, registro/exportação de dados/formatação personalizada, display legível à luz solar, rastreamento de calibração.



Indústria confiável

GasQuip é o nome em que os profissionais de transmissão e distribuição elétrica confiam para análise de gases, graças à confiabilidade de nossos produtos, padrões técnicos e suporte ao cliente. Projetamos nossos equipamentos para atender às necessidades das pessoas que realmente os utilizarão e consideramos cuidadosamente os recursos que nossos clientes desejam e precisam.

Analisador Flex SF6

ESPECIFICAÇÕES

EM GERAL
Dimensões
27,4 × 15,1 × 11,8"
Peso
50 libras
Pressão de entrada
5-145 PSI
Tamanho do painel de toque
7" legível à luz solar
Tempo de amostragem
~ 7 minutos
Fonte de energia
120/240V
Exportação de dados
Porta USB
garantia
Padrão 12 meses
EQUIPAMENTO PADRÃO
Mangueira de amostragem de 6 m, adaptadores DN8 e D20
Cabo de energia
Stick USB para exportação de dados
Manual de instruções
FUNÇÕES ÚNICAS
Bomba de retorno automática
Evacuação de mangueira
Porta externa de armazenamento de gás

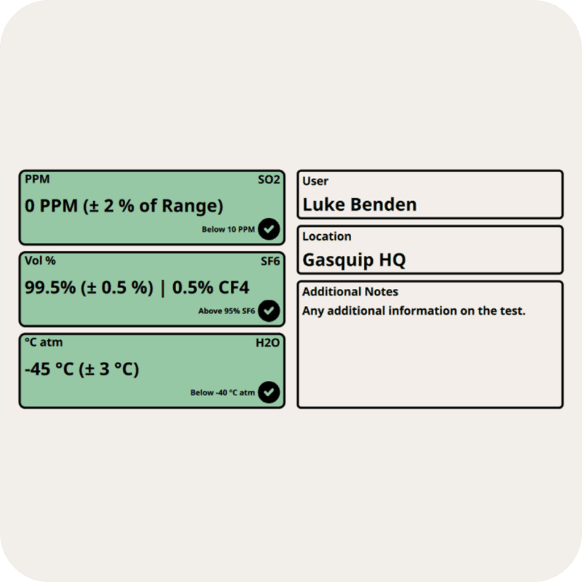

Definir limites de aprovação/reprovação
Módulos de sensor de troca rápida
Rastreamento de intervalo de calibração
MÓDULOS SENSORES

H2O

SF6

SO2

Opcional: CF4

Tipo de sensor

Polímero capacitivo aquecido
Infravermelho
Eletroquímico
Infravermelho

Precisão

± 2°C
± 0,5 %
±2 %
± 1 %

Intervalo de calibração

1 ano
2 anos
1 ano
2 anos

Unidades

°C atm, °F atm, PPMw, PPMv
% SF6
PPMv
% CF4

Faixa

-50°C atm a +0°C atm
0-100%
0-500 PPMv
0-85%

INFORMAÇÕES ADICIONAIS

garantia

Garantia padrão de 12 meses

GasQuip garante que os produtos que fabrica ou distribui estão livres de defeitos de material e de fabricação sob uso e serviço normais, quando operados dentro das limitações de projeto especificadas por um período de 12 meses a partir da data de envio inicial. Sob esta garantia, a GasQuip irá, a seu critério, reparar ou substituir qualquer componente que, após exame pela GasQuip ou seus representantes devidamente autorizados, revele estar com defeito durante o período de garantia, desde que o sistema seja devolvido à fábrica para inspeção e reparo com frete pré-pago. Manutenção, armazenamento, reparo ou alteração inadequados ou não autorizados de qualquer tipo por pessoal que não seja a GasQuip ou seus representantes devidamente autorizados podem anular todas as garantias. A garantia também pode ser anulada em caso de uso indevido, negligência, acidente, corrosão e instalação inadequada. Esta Garantia é exclusiva e substitui toda e qualquer outra garantia de comercialização, adequação a uma finalidade específica ou qualquer outra garantia, expressa ou implícita, e todas as outras responsabilidades e obrigações por parte da GasQuip. GasQuip não será responsável por quaisquer outras reclamações ou danos, diretos, indiretos ou consequenciais, decorrentes do uso de seus produtos.

Laboratório de calibração

Todos os módulos sensores FLEX são calibrados por RH Sistemas em Gilbert, Arizona.

Como laboratório credenciado pelo NVLAP, a RH Systems é reavaliada para garantir que nossa qualidade e práticas mantenham tais padrões (Código de Laboratório NVLAP 600161-0). O Instituto Nacional de Padrões e Tecnologia (NIST) administra o Programa Nacional de Credenciamento de Laboratórios Voluntários (NVLAP). O NVLAP credencia laboratórios públicos e privados com base na avaliação de suas qualificações técnicas e competência para realizar calibrações ou testes específicos. O NVLAP fornece avaliação imparcial de terceiros e reconhecimento de desempenho. A acreditação NVLAP significa que um laboratório demonstrou que opera de acordo com a gestão NVLAP e os requisitos técnicos relativos aos sistemas de qualidade; pessoal; alojamento e ambiente; métodos de teste e calibração; equipamento; rastreabilidade de medição; amostragem; manuseio de itens de teste e calibração; e relatórios de teste e calibração (https://www.nist.gov/nvlap/about-nvlap).


Exportar informações

Este dispositivo está disponível para exportação internacional. Por favor entre em contato vendas@gasquip.com se você tiver alguma dúvida específica.

Perguntas frequentes
  1. O que é um analisador SF6?

    • Um analisador SF6 é um instrumento projetado para analisar a pureza e a composição do hexafluoreto de enxofre (SF6) em equipamentos isolados a gás. Este dispositivo não apenas mede a concentração de SF6, mas também quantifica vários contaminantes, como umidade e outros subprodutos gasosos. Estas análises são cruciais para manter a saúde e a eficiência dos equipamentos elétricos de alta tensão.
  2. Como funciona um analisador SF6?

    • Um analisador de SF6 portátil coleta uma amostra de gás do equipamento, usando sensores eletroquímicos ou absorção infravermelha para analisar a concentração e a pureza do SF6. Projetado para uso em campo, permite testes no local em tempo real com uma interface amigável, ideal para diagnósticos e inspeções rápidas.
  3. Quais são os principais recursos do FLEX?

    • O FLEX é o único analisador de gás SF6 totalmente fabricado e com manutenção nos EUA. Além disso, é o único analisador que não precisa ser enviado de volta para calibração. Como os sensores são os itens que precisam ser calibrados, projetamos o FLEX para ter módulos de sensor de troca rápida que permitem ao cliente concluir o processo de calibração em menos de um minuto.
  4. Em quais aplicações um analisador de SF6 normalmente é usado?

    • Os analisadores de SF6 são usados principalmente na indústria elétrica, particularmente na manutenção e testes de painéis de distribuição, disjuntores e transformadores isolados a gás. São ferramentas essenciais para garantir o bom funcionamento de equipamentos de alta tensão, diagnosticar possíveis problemas e prevenir falhas de equipamentos devido ao gás SF6 contaminado ou impuro.
  5. Como você calibra um analisador SF6?

    • Com o FLEX, é tão fácil quanto trocar por um novo módulo sensor calibrado. O dispositivo reconhece automaticamente o novo módulo calibrado e atualiza o sistema com as novas datas de vencimento da calibração.
  6. Que manutenção é necessária para um analisador SF6?

    • A manutenção regular de um analisador SF6 normalmente inclui limpeza, inspeção de componentes, atualizações de firmware e verificações de calibração. Também recomendamos lavar o sistema com nitrogênio puro para limpar o encanamento e os sensores de quaisquer testes contaminados anteriores.
  7. O analisador SF6 pode detectar outros gases?

    • Sim, além de medir a pureza do SF6, nossos analisadores são capazes de detectar e quantificar diversos contaminantes e subprodutos no gás, como umidade, CF4 e SO2. Esta capacidade de detecção multigás é crítica para análise e monitoramento abrangentes de equipamentos elétricos isolados a gás.
  8. Como os dados do Analisador SF6 são registrados e acessados?

    • Nosso Analisador SF6 vem equipado com recursos de registro de dados, permitindo o armazenamento e recuperação de dados de medição. Os dados podem ser exportados através da porta USB e do stick USB fornecido.
  9. Qual treinamento é necessário para operar um analisador de SF6?

  • A operação de um analisador de SF6 requer treinamento básico no manuseio do gás SF6 e na compreensão das funções do analisador.
  1. Como posso obter um orçamento ou solicitar uma demonstração do FLEX?
