Entendendo os resultados do analisador SF6: um guia rápido

Interpretar os resultados da medição de um analisador de SF6 pode ser um pouco assustador, especialmente se você não estiver familiarizado com os vários parâmetros medidos e as unidades nas quais eles são relatados. Nesta postagem do blog, discutiremos alguns dos principais parâmetros medidos por um analisador de SF6 e como interpretar os resultados.

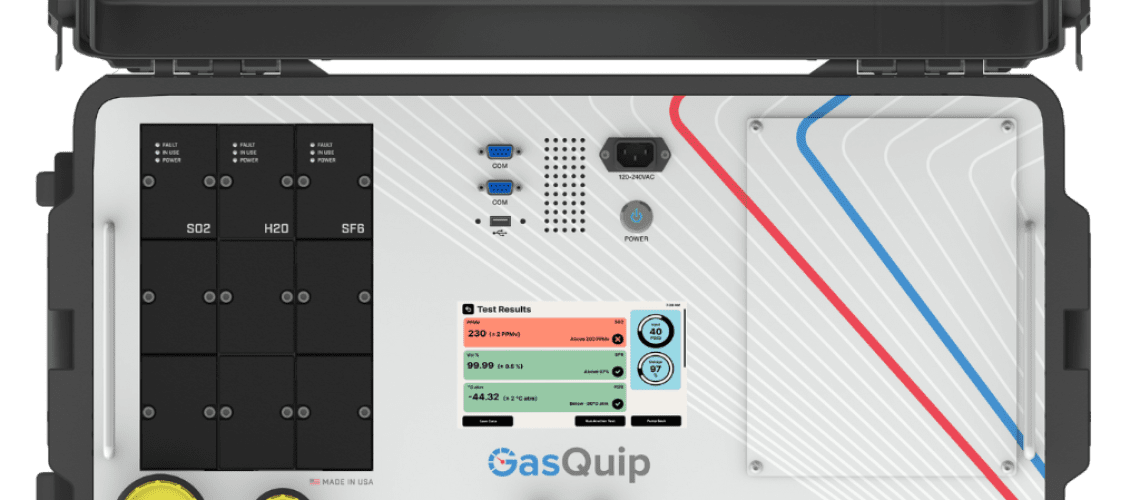

Os 3 gases padrão

1. Concentração de SF6: O parâmetro mais fundamental medido por um analisador de SF6 é a concentração do gás SF6 na amostra. Normalmente, esse é o percentual de volume relatado (%). Uma faixa de concentração típica para o gás SF6 em equipamentos elétricos está entre 98-99,9%.
2. Umidade: A presença de umidade no gás SF6 pode afetar negativamente seu desempenho como isolante. A umidade também pode causar corrosão em equipamentos elétricos. Um analisador de SF6 pode medir o teor de umidade na amostra de gás em partes por milhão por volume (ppmv) ou temperatura do ponto de orvalho. A temperatura do ponto de orvalho é a temperatura na qual a umidade de um gás se condensa na forma líquida.
3. Dióxido de enxofre: Quando um disjuntor de SF6 apresenta altos níveis de dióxido de enxofre medidos no gás, isso sugere que há decomposição do SF6 devido ao superaquecimento ou arco voltaico. A decomposição do SF6 produz dióxido de enxofre e outros subprodutos tóxicos, que podem danificar os equipamentos e representar riscos à saúde das pessoas expostas ao gás. É importante identificar e resolver imediatamente a causa da decomposição para evitar maiores danos e garantir a operação segura do disjuntor. Normalmente medido em (ppmv)

Compreendendo as tolerâncias do sensor

A precisão das medições de um analisador de SF6 é afetada pelas tolerâncias dos sensores individuais usados para medir cada parâmetro. As tolerâncias do sensor referem-se ao grau de exatidão e precisão que pode ser esperado do sensor em condições ideais de laboratório. No campo, as condições podem não ser ideais, o que pode afetar ainda mais a precisão da medição.

Aqui está um exemplo: O sensor de pureza SF6 pode mostrar uma leitura “97%”. O valor real de pureza do SF6 pode ser tão baixo quanto 95% ou tão alto quanto 99%, dada a faixa de tolerância. Portanto, é importante considerar a faixa aceitável e as possíveis fontes de erro ao interpretar os resultados de um teste de pureza de SF6.

Se você estiver obtendo resultados de testes estranhos, tente fazer alguns testes e calcular a média deles para ver onde você se enquadra. Se você estiver tendo grandes oscilações nos valores medidos que estão além do esperado, dadas as tolerâncias do sensor, tente lavar seu sistema com uma garrafa de nitrogênio. Se o dispositivo ainda estiver funcionando de forma anormal depois disso, pode ser necessário recalibrá-lo ou consertá-lo.

Ponto de orvalho vs. ppmv para umidade

Quando se trata de medir a umidade em um gás, dois métodos comuns são usados: partes por milhão por volume (ppmv) e temperatura do ponto de orvalho. Ambos os métodos são usados para expressar a quantidade de umidade em um gás, mas usam unidades diferentes e têm relações diferentes.

PPMV é uma unidade de medida que expressa a concentração de um gás em uma mistura de gases. No caso da medição de umidade, ppmv expressa a quantidade de vapor d'água em um gás em relação à quantidade total de gases presentes na mistura. Por exemplo, se uma mistura de gases contém 1 ppmv de vapor d'água, isso significa que para cada 1 milhão de moléculas de gás na mistura, 1 molécula é vapor d'água.

O ponto de orvalho, por outro lado, é uma medida da temperatura na qual o vapor d’água em um gás começará a condensar em água líquida. É expresso em graus Celsius ou Fahrenheit. Quando a temperatura de um gás cai abaixo do ponto de orvalho, o vapor d'água começa a condensar-se do gás e formar gotículas líquidas.

A relação entre ppmv e ponto de orvalho é influenciada por fatores como temperatura e pressão. Geralmente, à medida que o ponto de orvalho de um gás diminui, o ppmv de vapor d’água no gás também diminui. Isso ocorre porque à medida que o gás esfria, ele se torna menos capaz de reter umidade, de modo que o vapor d'água se condensa e a concentração de vapor d'água no gás diminui.

Por outro lado, à medida que o ponto de orvalho de um gás aumenta, o ppmv de vapor d'água no gás também aumenta. Isso ocorre porque à medida que o gás fica mais quente, ele se torna mais capaz de reter a umidade, de modo que a concentração de vapor d’água no gás aumenta.

Portanto, para medir com precisão a quantidade de umidade em um gás, é útil considerar tanto o ppmv do vapor d'água quanto a temperatura do ponto de orvalho. Medindo ambos os parâmetros, é possível obter uma imagem mais completa do teor de umidade do gás. Calculadora prática de ponto de orvalho – https://dew-point.com/dew-point_calculator.asp

Verifique se os sensores estão calibrados e precisos

Para verificar a precisão dos sensores de um analisador de SF6, você pode usar gases calibrados com concentrações de gás certificadas conhecidas. Aqui estão as etapas a seguir:

1. Você precisará obter misturas de gases certificadas de concentrações conhecidas de SF6 de um fornecedor respeitável. O fornecedor deve fornecer um certificado de análise que especifique a composição e concentração exatas da mistura gasosa. Preste atenção à tolerância com que o fornecedor marca o certificado.
2. Conecte o analisador a um cilindro de gás contendo a mistura de gás certificada. Certifique-se de que a taxa de fluxo de gás esteja estável e ajuste-a no nível recomendado.
3. Deixe o analisador estabilizar por alguns minutos para garantir que as leituras se estabilizaram.
4. Registre as leituras exibidas no analisador para a concentração conhecida de gás SF6.
5. Compare as leituras obtidas no analisador com os valores certificados da concentração de SF6 na mistura gasosa. Calcule o desvio percentual do valor certificado.
